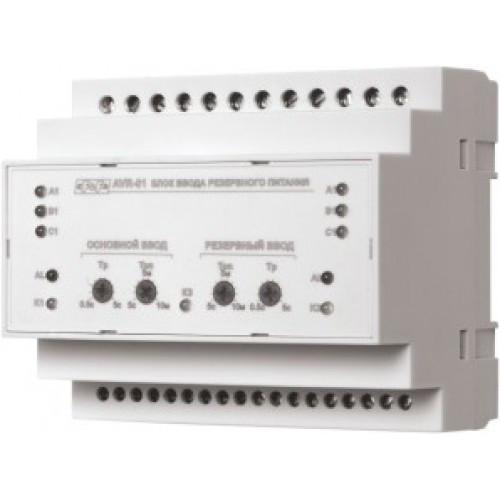

AVR-01-S 2 входа 2 нагрузки автомат включения резервного питания

Назначение: устройство управления резервным питанием AVR-01-S предназначено для автоматического переключения нагрузки с основного ввода на резервный и обратно при выходе напряжения за установленные пределы, обрыв фазы (фаз), асимметрии, нарушении чередования фаз.

Действие: устройство управления AVR-01-S контролирует напряжение на двух вводах трехфазной сети переменного тока. Если напряжение в пределах нормы, нагрузка 1 подключается к вводу 1, нагрузка 2 подключается к вводу 2 с помощью внешнего коммутационного устройства (контактора, автоматического выключателя с моторным приводом и т.п.), которым управляет исполнительное реле AVR-01-S. При аварии одного из вводов нагрузка подключается ко второму секционным выключателем. При восстановлении питания на вводе нагрузка переключается на него. Питание AVR-01-S осуществляется от контролируемых вводов.

Монтаж:

- отключить питание

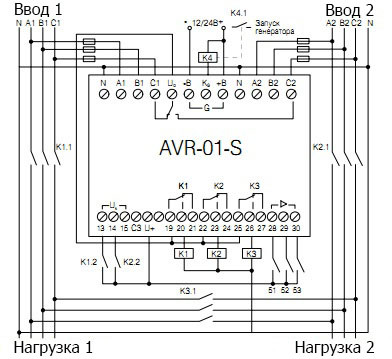

- установить AVR-01-S на DIN-рейке, подключить в соответствии со схемой подключения.

- установить, воротками на лицевой панели, требуемые значения времени переключения и времени повторного включения обоих вводов питания.

- включить питание, загорится индикация (A,B,C) обоих вводов, включатся реле К1 и К2, загорятся соответствующие им светодиоды.

- для проверки работы, отключить одну из фаз ввода 1, должно отключиться реле К1 (погаснет светодиод К1), и через установленное время включится реле К3 ( загорится светодиод К3).

- восстановить отключенную фазу, должно отключиться реле К3 (погаснет светодиод К3) и через установленное время включится реле К1(загорится светодиод К1).

- для проверки аварийного отключения вводов поочередно замыкать выключатели S1-S3, будут происходить отключения/включения реле К1-К3.

Функціональні особливості:

1. Контроль чергування фаз.

2. Формування напруги оперативного харчування.

3. Контроль асиметрії.

4. Формування сигналу запуску генератора.

5. Управління контакторами і моторними приводами.

6. Контроль положення контакторів (моторних приводів).

7. Наявність входів аварійного відключення навантаження.
