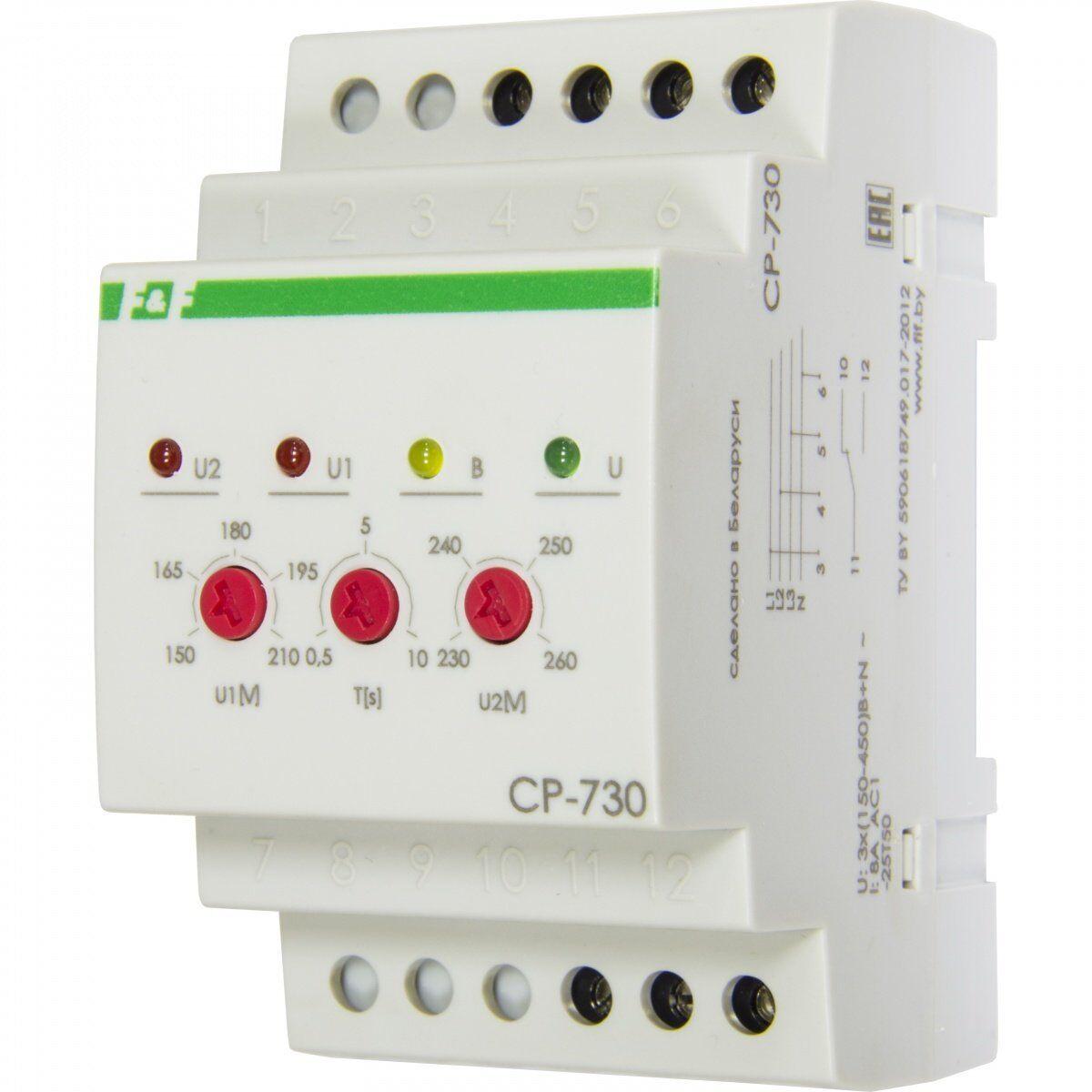

Реле напруги CP-730 10А 380В 3S 3-фазне F&F

Відмітні особливості реле:

Верхня межа 230-260 В, нижня межа 150-210 В, контакт 1NO/NC, 8 А.

Призначення
Реле напруги CP-730 призначені для безперервного контролю величини напруги в мережі змінного струму трифазної мережі і захисту електроустановок, електроприладів тощо шляхом відключення напруги живлення при виході його за встановлені межі. СР-730 захищає також електроустановки при обриві нульового проводу. Реле включено, якщо контрольоване напруга знаходиться в необхідному діапазоні. Діапазон (верхнє і нижнє значення) устанавливаетя з допомогою потенціометрів, розміщених на передній панелі. При циклічної нестабільності харчування (вихід напруги живлення за встановлені межі від 10 і більше разів протягом хвилини) реле відключає живлення від споживача на 10 хвилин. Включення реле відбувається автоматично, після відновлення напруги.

Принцип роботи
Реле вимірює напругу в мережі і при виході його за встановлені межі відключає устаткування, що захищається від електроживлення. Верхній і нижній межі напруги встановлюються споживачем. При обриві нульового проводу відбувається відключення навантаження від живильної мережі.
