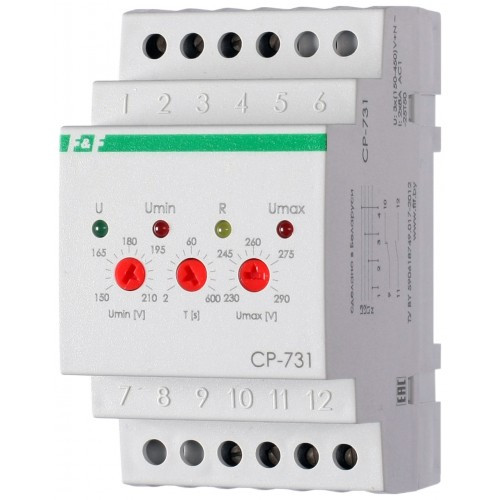

Призначення: реле напряжения CP-731 предназначено для контроля уровня напряжения в сети и защиты электрических устройств от опасного для них повышения и снижения уровня напряжения за установленные пределы. Приспособлено для монтажа на монтажной рейке в электрощитах.
CP-731 выключает нагрузку в следующих аварийных ситуациях:
- нарушение чередования фаз (задержка выключения не более 0,1 сек);
- "залипание" фаз;
- при выходе напряжения за установленные пределы.
Реле обеспечивает следующую сигнализацию режимов работы с помощью 4-х светодиодов:
- напряжение в сети выше установленного: светодиод U2;
- напряжение в сети ниже установленного: светодиод U1;
- нагрузка выключена на время повторного включения: постоянно горит светодиод R;
- нарушение чередования фаз: попеременное загорание светодиодов U1 и U2;
- асимметрия напряжения выше нормы: мигает светодиод U2.
В рабочем режиме измерения параметров сети горит светодиод U и мигает желтый светодиод R. Дополнительно реле контролирует асимметрию между фазами и при ее превышении свыше 55 В выключает нагрузку с задержкой 2 сек. При обрыве нулевого провода происходит отключение нагрузки от сети питания, при этом реле выдерживает длительное действие напряжения 450 В и кратковременный рост напряжения до 550 В.
Основні | |
---|---|
Виробник | F&F |
- Ціна: 2 328,06 ₴
