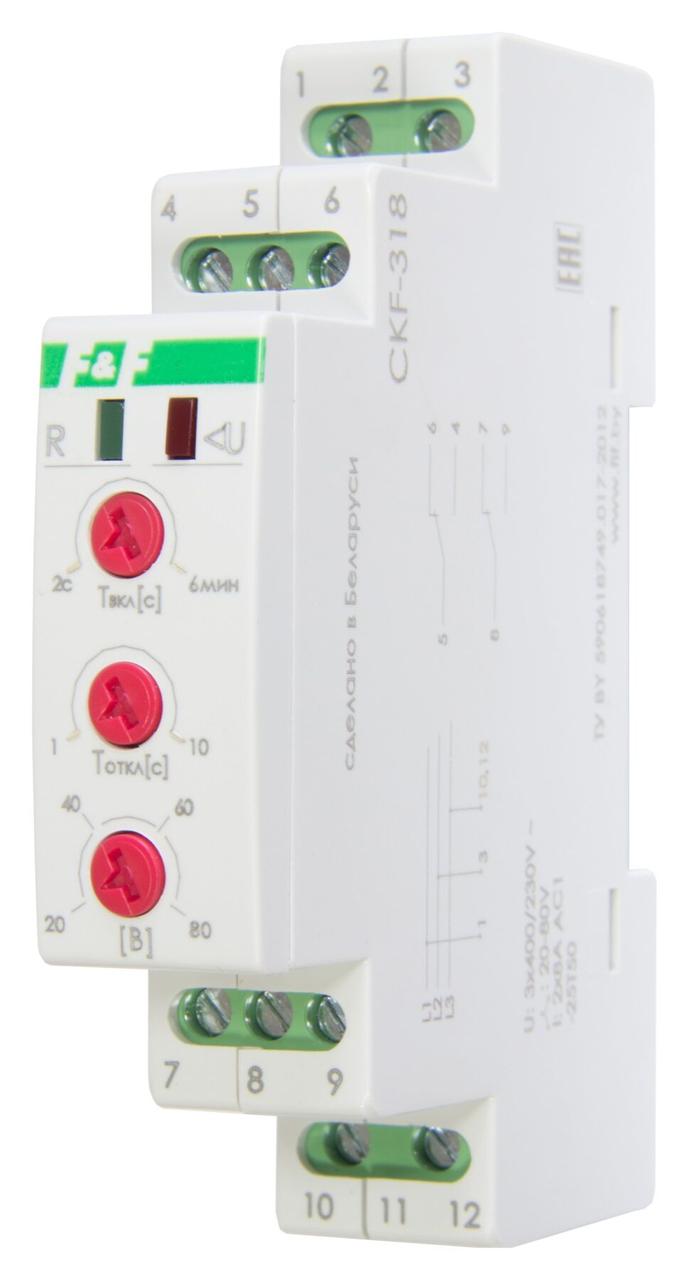

Реле фаз CKF-318 10А 380В F&F

Відмітні особливості реле:
Напруга 3х400 В, асиметрія 20-80 В, контроль чергування фаз, контакт 2NO/NC, 8А.

Призначення
Реле захисту електродвигунів CKF-318 призначений для захисту електродвигунів та електроустановок, що живляться від трифазної мережі у випадках: відсутності хоча б однієї з фаз; асиметрії напруги; порушення послідовності фаз; контроль верхнього значення напруги; контроль нижнього значення напруги.

Принцип роботи
Якщо напруга в межах норми, контакти виконавчого реле замкнуті і на контактор управління електродвигуном подається напруга, що управляє його включенням. У випадку однієї з перерахованих вище аварійних ситуацій контакти реле розмикаються і контактор вимикається. Виключення у випадку асиметрії напруги відбувається із затримкою 1-10 с. У випадках відсутності хоча б однієї з фаз або порушення чергування фаз виріб вимикається із затримкою 0,1 с, а у випадках перевищення верхнього значення напруги - 0,5 с, зниження напруги - 5 с. Включення відбувається автоматично після відновлення напруги живлення. CKF-318 захищає також від симетричного падіння напруги у фазах. Виріб працює без нульового проводу.
