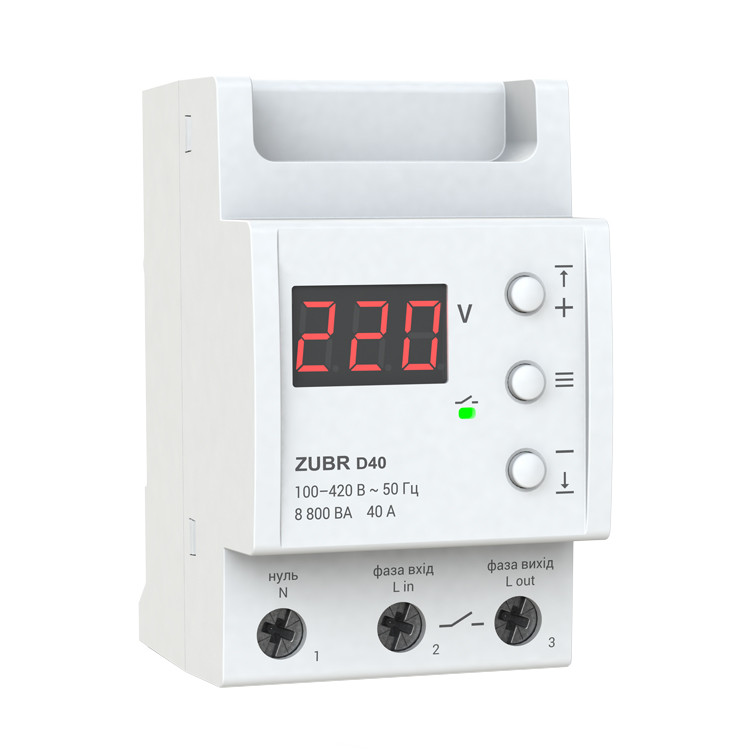

Реле напруги ZUBR D40

Однофазне реле напруги

Реле напруги ZUBR D40 призначені для захисту обладнання від надмірних коливань напруги в мережі. При настанні аварійної ситуації реле вимикає навантаження. Застосовується в однофазних мережах змінного струму (230 В).

Затримка подачі навантаження

Після стабілізації напруги активується таймер затримки подачі навантаження. Ви можете налаштувати його тривалість від 3 до 600 с. Для обладнання, чутливого до частих вимкнень напруги (наприклад, для холодильників, кондиціонерів і теплових насосів), рекомендований час затримки становить 120-180 с.

Надійність компонентів і безпека при експлуатуванні

Корпус пристроїв виготовлений із негорючого полікарбонату. Це підвищує безпеку під час користування реле. А використання у схемотехніці німецьких конденсаторів EPCOS у 3-4 рази подовжує термін служби в порівнянні з аналогами інших виробників.

Зручне налаштування

Керування пристроєм відбувається лише трьома кнопками. Цифровий екран відображає значення напруги та системну інформацію. Він допомагає легко встановити верхню та нижню межу допустимої напруги, а також спрощує навігацію в меню.

Легкий монтаж

Установлення реле напруги здійснюється в розподільний щиток на стандартну­ DIN-рейку шириною 35 мм. Клеми пристрою забезпечують надійний контакт у силовій частину корпусу.

Приклад монтажної схеми ZUBR D63 на автоматиці Hager завантажити

Приклад монтажної схеми ZUBR D63 на автоматиці Schneider завантажити

Технічні характеристики ZUBR D

• Категорія продукції:    Реле напруги
• Струм, А:    40
• Спосіб монтажу:    На DIN-рейку
• Кількість фаз:    1 ф. (230 Вольт)
• Термозахист:    Немає
• TrueRMS:    Немає
• Проф. затримка відключення:    Немає
• Нижня межа напруги:    120-210 В
• Верхня межа напруги:    220-280 В
• Номінальна потужність навантаження:    8 800 ВА
• Час відключення навантаження при зниженні напруги:    не більше 1,2 с
• Время отключения нагрузки при превышении напряжения:    не більше 0,04 с
• Номінальний струм навантаження:    40 А (макс. 50 А в течение 10 мин.)
• Час затримки включення навантаження:    3-600 с
• Тип реле:    Поляризоване
• Напруга живлення:    100-420 В
• Cпоживання струму:    не більше 76 мА
• Переріз проводу:    не більше 16 мм²
• Маса:    0,21 кг ±10%
• Габаритні розміри (Ш х В х Г):    53 х 85 х 66 мм
• Кількість комутацій під навантаженням, не менше:    10 000 циклів
• Кількість комутацій без навантаження, не менше:    500 000 циклів
• Ступінь захисту за ДСТУ:    ІР20
• Потужність, ВА:    7 001 - 10 000
• Комплект поставки:    реле, гарантійне свідоцтво, гарантійний талон, технічний паспорт, інструкція, пакувальна коробка
