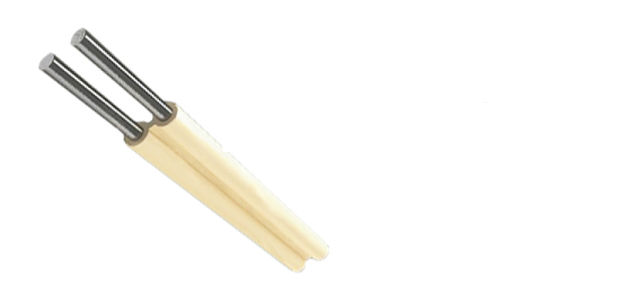

АППВ 2*4 дріт

ДРІТ НАСТАНОВНИЙ АППВ

Область застосування провід АППВ

• Проводи марки АППВ застосовуються для електричних установок при стаціонарній прокладці в освітлювальних і силових мережах, а також для монтажу електроустаткування, машин, механізмів і верстатів на номінальну напругу до 450 В (для мереж до 450/750 В) частотою до 400 Гц або постійна напруга до 1000 В.
• Проводи марки АППВ призначені для негнучкого монтажу.
• Проводи не поширюють горіння. Дроти стійкі до впливу цвілевих грибів.

Конструкція провід АППВ

• Струмопровідна жила — алюмінієва, однодротяна, 1 класу за ГОСТ 22483.
• Ізоляція — з полівінілхлоридного пластикату різних кольорів. Провід з паралельно покладеними жилами в одній площині ізольований з розділовим стрічковим підставою.

Технічні характеристики провід АППВ

• Температура експлуатації провід АППВ: від мінус 50°С до плюс 70°С.
• Електричне опір струмопровідних жил постійному струму, перелічене на 1 км довжини і температуру 20°С, відповідає:
  - при прийманні і постачанні — значенням, зазначеним у ГОСТ 22483;
  - на період експлуатації і зберігання — не більше 120 % значень, зазначених у ГОСТ 22483.
• Електричне опір ізоляції проводів при температурі 20°С, перелічене на 1 км довжини, Ом, не менше:
  - при прийманні і постачанні — 1 106;
  - на період експлуатації і зберігання — 1 104.
• Дроти стійкі до впливу синусоїдальної вібрації з діапазоном частот від 1 до 2000 Гц з амплітудою прискорення до 200 м*с-2, ступінь жорсткості ХІІ.
• Дроти стійкі до впливу акустичних шумів з діапазоном частот від 50 до 10000 Гц при рівні звукового тиску 160 дБ, ступінь жорсткості ІV.
• Дроти стійкі до впливу механічного удару одиночної дії з піковим ударним прискоренням 15000 м*с-2, при тривалості дії ударного прискорення 0,1 — 2 мм; ступінь жорсткості VІІ.
• Дроти стійкі до впливу механічних ударів багаторазового дії з піковим ударним прискоренням 1500 м*с-2, при тривалості ударного прискорення 1 — 5 мс; ступінь жорсткості ІV.
• Дроти стійкі до впливу лінійного прискорення до 1000 м*с-2, ступінь жорсткості ІV.
• Дроти стійкі до впливу зниженого атмосферного тиску 5,3 104 Па.
• Дроти стійкі до впливу підвищеного атмосферного тиску 29,4 104 Па.
• Дроти стійкі до впливу відносної вологості повітря 100 % при температурі 35°С; ступінь жорсткості ІІІ.
• Ізоляція проводів стійка до розтріскування при температурі 150°С і деформації при температурі 70°С.
• Дроти стійкі до вигину на кут 900 вправо і вліво від вихідного положення. Число циклів, не менше 10 при радіусі вигину дорівнює п'ятикратній товщині проводу.
• Дроти стійкі до випробування на вигин або подовження.
• Будівельна довжина проводів: не менше 100 м. Допускається в партії не більше 10 % відрізків проводів довжиною не менше 20 м.
• За погодженням із споживачем допускається здача проводу будь довжинами.
• Поставка проводов: в бухтах или на деревянных барабанах. Допускаются в бухте не более трёх отрезков провода и намотка на барабаны более трех отрезков провода с соблюдением требований п. 15.
• Бухты проводов обернуты упаковочным материалом. Допускается частичная обшивка барабанов по ГОСТ 5151.
• Гарантийный срок эксплуатации проводов: 2 года со дня ввода в эксплуатацию.
• Изготовитель гарантирует соответствие качества провода требованиям настоящего стандарта при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.
• Срок службы проводов: не менее 15 лет.

Вказівки по експлуатації провід АППВ

• Проводи призначені для експлуатації при температурі навколишнього середовища до мінус 50°С і відносній вологості повітря 100 % при температурі 35°С.
• Монтаж проводу повинен проводитися при температурі не нижче мінус 15°С.
• Тривало допустима температура нагріву жив не повинна перевищувати 70°С.
• Радіус вигину при монтажі повинен бути не менше десяти товщини дроту.
