Асиметрія регульована 40-80 В, мінімальна напруга 160 В, затримка відключення 3-5 с, контакт 1NO / NC. Контакти реле дозволяють видавати інформацію про аварійне відключення

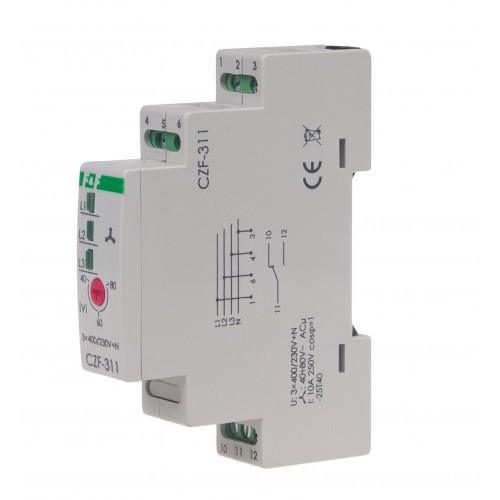

Призначення: реле захисту електродвигунів CZF-311 призначений для захисту електродвигунів і електрообладнання, що живляться від трифазної мережі в випадках: відсутності хоча б однієї з фаз, асиметрії напруги, обриву нульового проводу, падіння напруги нижче 160В.
Принцип роботи: якщо параметри мережі, яка живить електродвигун, в межах норми, то контакти виконавчого реле 11, 12 замкнуті і на контактор електродвигуна подається напруга, що керує його включенням. У випадку однієї з перерахованих вище аварійних ситуацій контакти реле розмикаються і контактор відключається. Вимкнення у разі асиметрії і зниження напруги менше встановленої величини відбувається із затримкою 3-5 с. У разі відсутності хоча б однієї з фаз або обриву нульового проводу виріб вимикається з затримкою 0,1 с. Включення відбувається автоматично після відновлення напруги живлення.
Характеристики: | |
Напруга живлення | 3х400 В+N |
Виконавчий елемент | реле |
Максимальний струм навантаження | 10 А |
Конфігурація контактів | 1 x NO/NC |
Споживана потужність | 0,56 Вт |
Підключення | затискачі гвинтові 2,5 мм2 |
Затримка виключення | 4 с |
Момент затягування | 0,4 Нм |
Робота з генераторами | НІ |
Контроль зникнення/перекосу фаз | ТАК |
Контроль послідовності фаз | НІ |
Контроль стану контактора | НІ |
Гальванічна розвязка | ТАК |
Асиметрія напруги | 40÷80 В |
Гістерезис напруги | 5 V |
Індикація живлення | 3 × СВІТЛОДІОД зелений |
Розмір | 1 модуль типу S (18 мм) |
Монтаж | на din-рейці 35 мм |
Діапазон робочих температур | -25÷40°C |
Ступінь захисту | IP20 |
Гарантія | 24 місяці |
Виробник | F&F |
Країна виробник | Польща |
Основні | |
---|---|
Виробник | F&F |
Країна виробник | Польща |
Технічні характеристики | |
Кількість фаз | 3 |
Номінальний струм | 10 А |
- Ціна: 1 030,62 ₴
