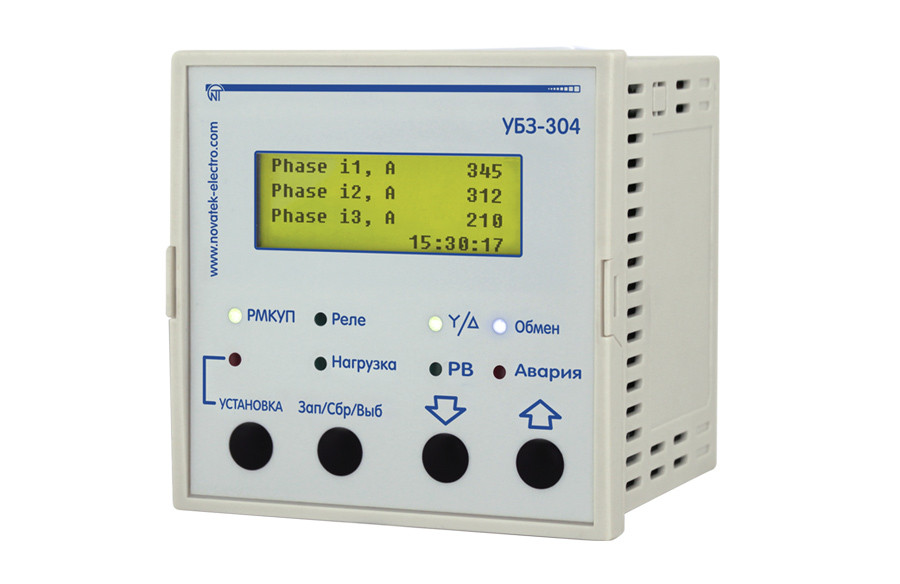

Блок УБЗ-304 універсальний захисту електродвигунів РК екран щитове виконання Новатек

• Ном. струм двигуна: від 5-630 А
• Вбудовані трансформатори струму: Немає
• Підключення зовнішніх трансф. струму: Так
• Індикація: РК дисплей
• Режим-зірка/трикутник - Так
• Тепловий захист: Так
• К-сть захистів: 10
• Протокол: Modbus RTU
• Программа ПК: Да
• Счетчик электроэнергии: Да
• Счетчик мото часов: Да
• Исполнение: Щитовое
• Габаритные размеры H*B*L, мм 110*96*88,3
• Масса, не более, кг 0,34

УБЗ-304 предназначен для защиты асинхронных электродвигателей мощностью от 2,5 до 315 кВт при использовании внешних стандартных токовых трансформаторовa с выходным током 5 А.

УБЗ-304 может работать в сетях как с изолированной, так и глухозаземленной нейтралью.

Исполнение прибора – щитовое.

УБЗ забезпечує постійний контроль параметрів мережевої напруги, діючих значень фазних (лінійних) струмів трифазного електрообладнання 380 В 50 Гц і перевірку значення опору ізоляції електродвигунів.

УБЗ-304 забезпечує захист електродвигунів при:

— неякісне мережевому напрузі (неприпустимі скачки напруги, обрив фаз, порушення чергування і злипання фаз, перекосу фазних/лінійних напруг, зниження частоти мережі нижче заданої і (або) підвищення частоти мережі вище заданої);

— механічних перевантаженнях (симетричний перевантаження по фазним/лінійних струмів);

— перевищення порогу струмом зворотної послідовності;

— несиметрії фазних струмів без перевантаження, пов'язаної з порушенням ізоляції всередині двигуна і/або підвідного кабелю (порівняння коефіцієнта несиметрії струму зворотної послідовності з коефіцієнтом несиметрії напруги по зворотній послідовності);

— зникнення моменту на валу електродвигуна («сухий хід» — для насосів) – захист щодо мінімального пускового та/або робочого струму;

— затягнутому пуску двигуна або блокуванні ротора;

— неприпустимо низькому рівні ізоляції між статором і корпусом двигуна (перевірка перед включенням);

— замикання на «землю» обмотки статора під час роботи – захист від струмів витоку на землю«;

— теплової перевантаження двигуна;

— перегрів обмоток (визначається температура обмоток при використанні вбудованих в двигун температурних датчиків або температура корпусу при використанні зовнішніх температурних датчиків).

Програмне забезпечення

Панель управління УБЗ-304/305 — завантажити програму
