Артикул 320-010205-006

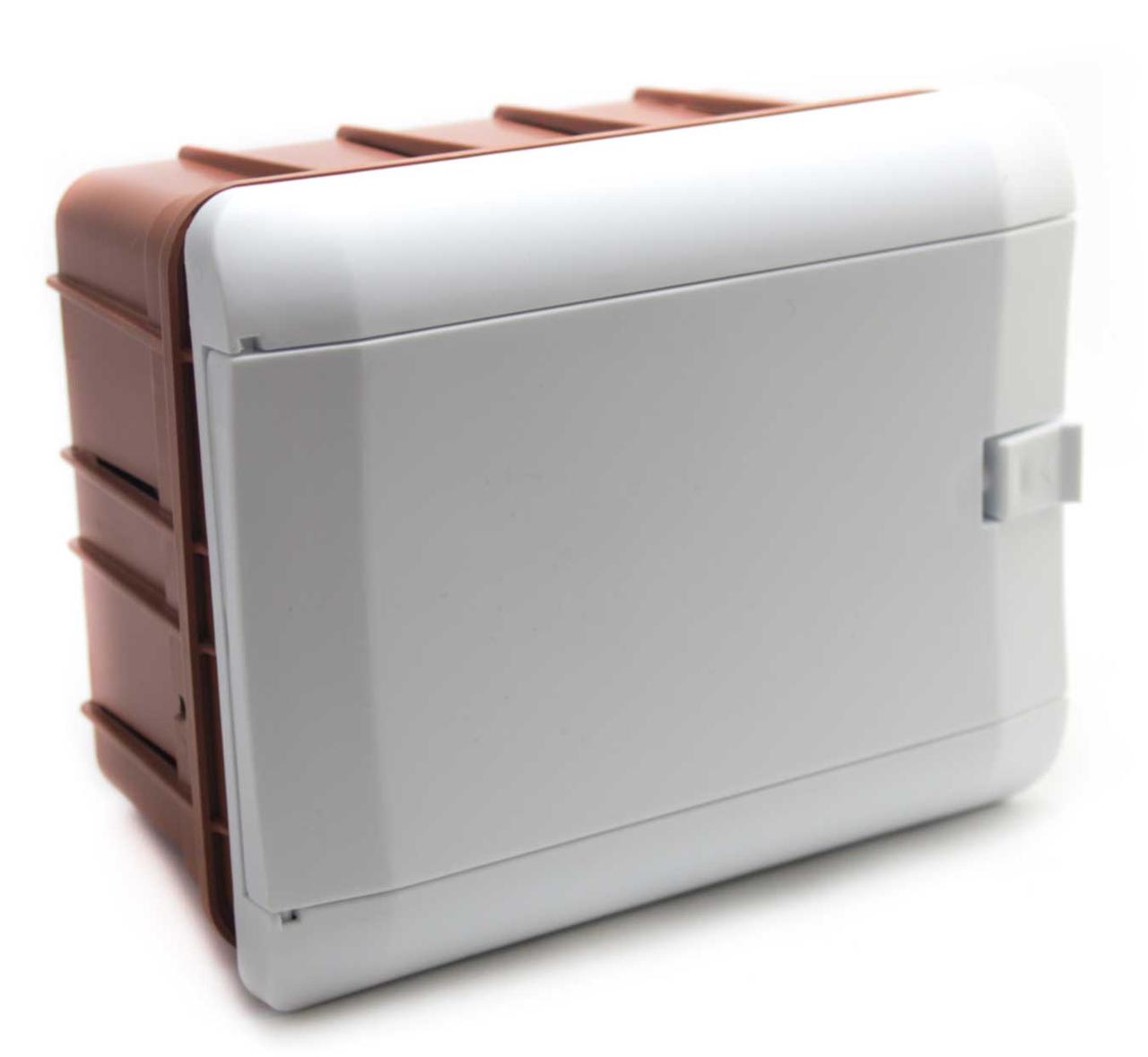

Щиток 6 автоматів внутрішній з білою сторінкою Елтіс
З усім асортиментом щитків модульних пластикових серії Елтіс можна ознайомитися тут
Комплектація:
- металева Din-рейка;
- нульова шина;
- дюбеля.
Інструкція з монтажу:
- Монтаж поглибленої частини щитка в стіну, проводка кабелю.
- Установка кріплень, фіксація їх за допомогою шурупів і установка DIN-рейки.
- Монтаж модульного обладнання, комутация струмопровідних і заземлюючих провідників.
- Закріплення верхньої кришки блоку за допомогою шурупів.
- Верхню кришку встановити згідно напрямки її відкриття.
- Щоб відкрити кришку натисніть на механізм у вказаному стрілкою напрямку і злегка потягніть на себе.
Монтажні розміри в стіні:
- ширина - 169 мм;
- висота - 137 мм;
- глибина в стіні - 64 мм;
- опукла частина над стіною - 16 мм.
Характеристики
Основні | |
---|---|
Виробник | Eltis |
Країна виробник | Україна |
Ступінь захисту IP | 40 |
Габаритні розміри | |
Висота без опор | 140 мм |
Глибина | 79.5 мм |
Ширина | 172 мм |
Додаткові характеристики | |
Колір шафи | Білий |
Інформація для замовлення
- Ціна: 185 ₴
