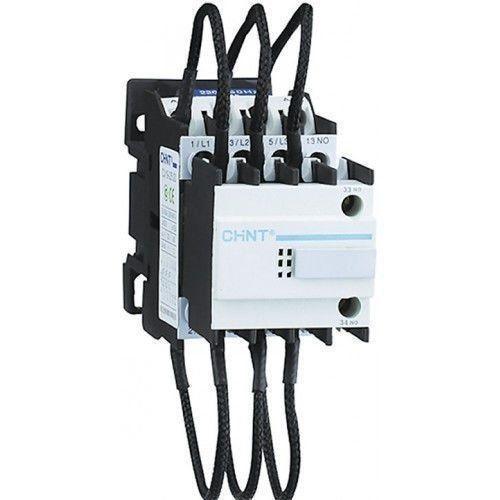

Контактор CJ19-3211 220В конденсаторний малогабаритний Chint, 3712-220

Артикул CJ19-3211

Котушка 220в

Контактор CJ19-3211 для конденсаторних батарей малогабаритний Chint

Контактори CJ19 призначені для комутації (підключення-відключення) косинусних конденсаторів в установках компенсації реактивної потужності безпосереднім підключенням до мережі змінного струму частотою 50 Гц напругою 220/380 Ст. Контактори CJ19 забезпечені допоміжної контактною групою, встановленої паралельно контактам головною ланцюга. До допоміжних контактів з двох сторін послідовно підключені знімні струмообмежуючі елементи (низькоомні резистори), що складаються з провідника з високим питомим опором.

При включенні контактора головні і допоміжні контакти приводяться в дію одночасно, але з-за меншої відстані допоміжні контакти замикаються на 20 мс раніше основних, пропускають пусковий струм через струмообмежувальні елементи, тим самим обмежуючи пусковий струм контактора. В іншому випадку кидки струму можуть призвести до пошкодження (зварювання) контактів і негативно вплинути на термін служби контакторів. Контактори CJ19 випускаються 6-ти типорозмірів, розрахованих на комутовану потужність конденсаторних батарей від 10 до 60 кВАр при напрузі мережі 380 Ст.
