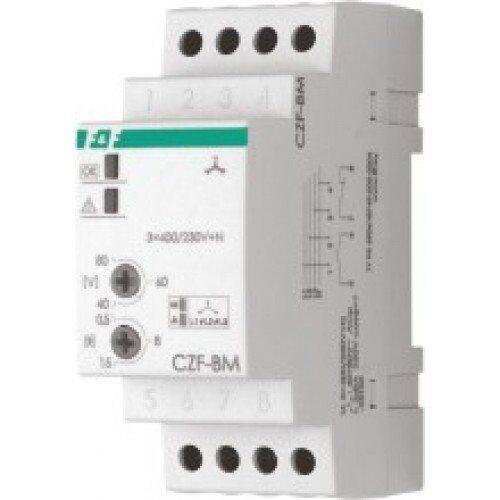

Реле фаз CZF-BM 10А 380В 2S з регулюванням затримки F&F
1 124,34 ₴
Показати оптові ціни- Готово до відправки
- Оптом і в роздріб
- Код: CZF-BM
- +380 (50) 463-12-76
Подивитись товар на сайті компанії можна тут
Реле пропадання фаз з регульованим порогом спрацьовування для несиметрії напруг.
Призначення: реле пропадання фаз призначений для захисту електричних двигунів, які живляться від трифазної мережі змінного струму у випадку пропадання напруги однієї чи двох фаз або у випадку несиметрії напруг між фазами, що може стати причиною виходу з ладу двигунів.
Дія: зникнення напруги принаймні на одній довільній фазі або асиметрія напруг між фазами більша від встановленої призведе до аварійного вимкнення двигуна. Вимкнення відбудеться з затримкою 4 c, що запобігає випадковому відключення двигуна під час короткочасного зникнення напруги живлення однієї чи двох фаз. Повторне включення відбудеться автоматично при зменшенні несиметрії напруг до рівня на ~5 В нижче від встановленого порогу (тобто на величину гістерезису напруги), інакше запуск двигуна буде неможливим.
Схема підключення
Приклад підключення системи управління двигуном, яке унеможливлює зміну напрямку його оборотів в результаті зміни послідовності фаз:
Варіант підключення звукової і світлової сигналізації:
| Характеристики: | |
| Напруга живлення | 3х380/220 В~ + N |
| Максимальний струм навантаження | 10 А |
| Контакти | 1 замикаючий, 1 розмикаючий |
| Конфігурація контактів | 1 x NO/NC |
| Споживана потужність | 1,6 Вт |
| Затримка виключення | 0,5 - 15 с |
| Витривалість контактів | 10^5 включень |
| Приєднання проводів | Затискачі гвинтові 2,5 мм^2 |
| Робота з генераторами | НІ |
| Контроль зникнення/перекосу фаз | ТАК |
| Контроль стану контактора | НІ |
| Асиметрія напруги | 40÷80 В |
| Гистерезис | 5 В |
| Розмір | 2 модуля типу S (35 мм) |
| Монтаж | на DIN-рейку 35 мм |
| Діапазон робочих температур | Від -25°С до +50°С |
| Ступінь захисту | IP40 |
| Гарантія | 24 місяці |
| Виробник | F&F |
| Країна виробник | Польща |
| Основні | |
|---|---|
| Виробник | F&F |
| Країна виробник | Польща |
| Технічні характеристики | |
| Кількість фаз | 3 |
| Номінальний струм | 10 А |
