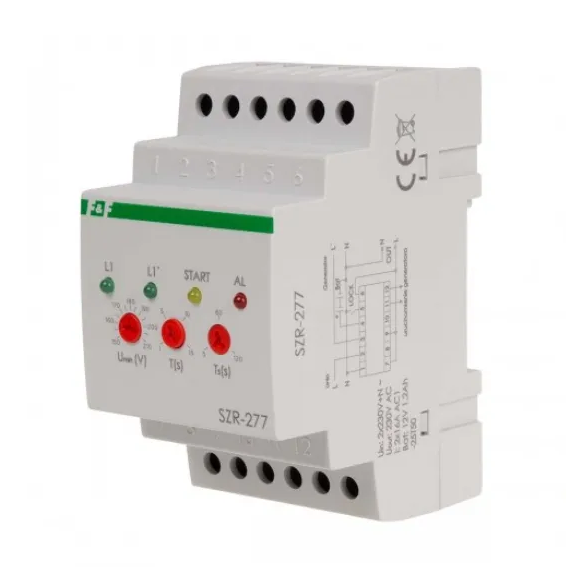

SZR-277 Автоматичне включення резерву F&F, від однофазного генератора

Подивитись SZR-277 на сайті компанії можна тут

Призначення: SZR-277 призначений для контролю напруги в однофазній мережі живлення й перемикання споживачів на резервне введення від генератора у разі виходу напруги в мережі за встановлені межі.

Принцип роботи: якщо напруга в мережі в допустимих межах, навантаження через замкнуті контакти 2-7 під'єднане до мережі. Під час виходу напруги за встановлені межі контакти 2-7 розмикаються, і навантаження вимикається. Через 15 секунд замикаються контакти 11-12 і подається сигнал на запуск генератора. Після виходу його в робочий режим (напруга генератора стабільна та розміщена в допустимих межах) контакти 3-9 замикаються, і навантаження під'єднується до генератора. У разі відновлення напруги в мережі через 10 секунд контакти 3-9 розмикаються, через 0,3 секунди замикаються контакти 2-7 і навантаження під'єднується до мережі живлення.

Відмітні риси:

- робота з генераторними параметрами;

- регульований час перемикання;

- регульований верхній поріг перемикання.

Функціональні можливості:

- контроль верхнього та нижнього допустимих меж напруги;

- захист навантаження від зниженої та підвищеної напруги;

- контроль увімкнення навантаження, захист від «устрічної» напруги;

- формування сигналу запуску генератора;

- контроль запуску генератора;

- аварійне вимкнення навантаження зовнішнім сигналом;

— робота від зовнішньої акумуляторної батареї та її підтримка в робочому стані.
