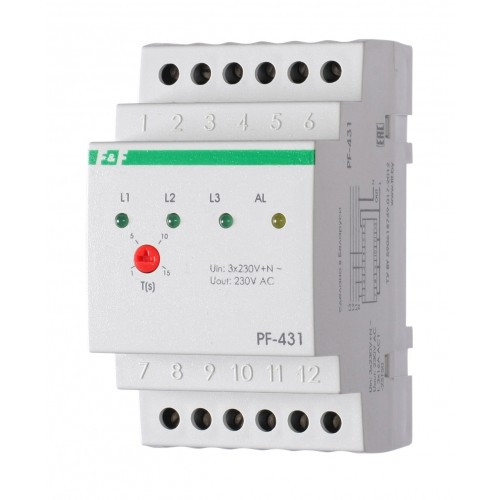

Автоматичний перемикач фаз PF-431 16А 380В 3S з пріоритетною фазою L1 F&F

Подивитись перемикач фаз на сайті компанії

Призначення: автоматичний перемикач фаз PF-431 призначений для підтримки постійного рівня напруги живлення однофазних пристроїв у випадку пропадання фази живлення або виходу рівня напруги в ній за встановлені межі шляхом перемикання живлення на іншу фазу з правильними параметрами.

Дія: на вхід перемикача підведено трифазне чотирьохпровідну напруга живлення, а з виходу подається напруга однієї фази. Якщо рівень вихідної напруги перевищить встановлені межі, перемикач подасть на вихід фазу з правильними параметрами. Під час перемикання (виключення однієї фази і включення іншої) на виході короткочасно немає напруги. Пошкодження робочої фази (перегорання контактів, розрив ланцюга котушки) призведе до перемикання живлення на іншу фазу. Конструкція пристрою не дозволяє включити більше одного реле одночасно, тому в разі залипання контактів реле в колі фази з неправильними параметрами перемикання на іншу фазу не відбудеться.

Фаза L1 є пріоритетною. Якщо у неї будуть правильні параметри, перемикач подасть її на вихід незважаючи на те, що рівень напруги включеної фази є теж правильним. Час перемикання з однієї фази на іншу - 0,2 сек.
