Пристрою електрозахисту
Пристрою електрозахисту.
Захист електропроводки
Існує безліч різних пристроїв електрозахисту, але за призначенням їх можна розділити на три групи:
1. Пристрої, що захищають електрокабель, електропроводку, подовжувачі, шнури – одним словом дроти.
2. . Пристрої, що захищають людину від ураження електричним струмом та/або електропроводку від загоряння (автоматичні вимикачі, диференційні автомати, ПЗВ (пристрої захисного відключення).
3. Пристрої, що захищають електроприлади. Це як побутові (телевізори, холодильники, комп'ютери тощо) так і промислові пристрої (двигуни, різні електросхеми управління).
Розглянемо тепер більш детально, що саме відноситься до кожної групи.
Перша група - захист електропроводки.
Для захисту електропроводів від перевантажень і короткого замикання використовуються автоматичні вимикачі (АВ). Під вигляд і перетин кабелю, підбирається АВ певного номіналу, таблиця нижче:
Наприклад, якщо Ви використовуєте мідний дріт для подовжувача перерізом 2, 5мм. кв., то максимальний тривалий струм повинен бути не більше 30А. А ось якщо кабель такого ж перерізу покласти в гофру або заштукатурити, то струм обмежується до 21А.
Також АВ має характеристику (тип) по струму миттєвого відключення: В, С, D.
Ці букви вказують на величину струму миттєвого відключення АВ і становлять відповідно: 4-6*Ін; 6-10*Ін; 10-20*Ін.
Це означає, що якщо ми візьмемо АВ В25, то він миттєво обесточит електрокабель при проходить струм через нього 100-150А. Якщо АВ буде С25, то струм буде 150-250А. Це зовсім не означає, що при струмі в 50А, автомат не спрацює. Він спрацює, але протягом деякого часу, поки не нагріється біметалева пластина в АВ. Кабель за цей час не встигне пошкодитися.
Підвівши підсумок, можна сказати, що АВ з характеристикою, більш "чутливі".
В побутових цілях і для адмін будівель застосовують автоматичні вимикачі типу В та С. Тип D використовується для пристроїв з великими пусковими струмами (наприклад потужні двигуни).
Цінова категорія АВ від 1$-4$.
Друга група - пристрої, що захищають людину від ураження електричним струмом та/або електропроводку від загоряння.
До таких пристроїв відносяться диференціальні реле і диференціальні автомати. У побуті їх називають діфреле (ІН) і дифавтомат.
Основне призначення цих пристроїв – це контроль витоку струму в ланцюзі.
До діфреле підключається фазний і нульовий провід. При нормальній роботі ланцюга струми в цих проводах однакові. Але коли відбувається пошкодження ізоляції проводу або за оголений провід взявся людина, або відбувся пробій ізоляції проводки на корпус, на приклад, пральної машини, відбувається витік струму. У цій ситуації струми у фазному і нульовому проводі будуть різні і діфреле це «бачить» і знеструмлює ланцюг.
Тепер розберемося, яку різницю струмів «бачить» ТОЩО.
ІН виробляють із струмом витоку:
- для захисту від загоряння (встановлюються на вводі): 500мА (0,5 А), 300мА (0,3 А), 100мА (0,1 А);
- для захисту людини від ураження електричним струмом: 30мА (0,03 А), 10мА(0,01 А).
ІН 10мА встановлюються на розеткові групи приміщень з підвищеною вологістю (наприклад, ванна).
На кожному ІН є кнопка перевірки працездатності, натискаючи яку ми самі провокуємо витік струму, і якщо ІН спрацювало, значить - працездатно.
Виходить, що якщо у нас встановлено ІН 30мА, то воно спрацює, коли різниця струмів у фазному і нульовому проводі буде 30мА. На практиці це навіть трохи менше, близько 25мА. Іншими словами, якщо з фазного проводу пішло 1000мА, то в нульовий має повернутися теж 1000мА. Якщо повернулося 970мА або менше, ІН «бачить», що струм «пішов на ліво» і знеструмлює кабель.

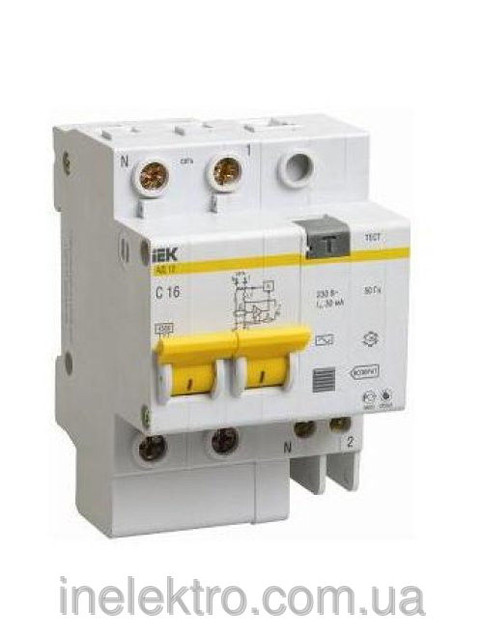

Тепер з'ясуємо, що таке діфреле і дифавтомат. Різниця лише в тому, що дифавтомат це, так би мовити, «два в одному» корпусі: і діфреле і автоматичний вимикач. Діфреле обов'язково встановлюється в парі з автоматичним вимикачем (займає три позиції в щиті), а дифавтомат працює сам (займає дві позиції в щиті) і контролює струми короткого замикання, і струми витоку. Але дифавтомат дорожче, тому (при обмеженому бюджеті) необхідно дивитися, що вигідніше: один дифавтомат або окремо. У різних виробників суми будуть різні.
Як на практиці відрізнити діфреле і дифавтомат. Дуже просто, якщо на пристрої вказаний номінал 25А, 30мА – це діфреле, а якщо С25А, 30мА – це дифавтомат, з характеристикою С.
Але це ще не все.
ІН також бувають двох типів: А і АС.
Тип А реагує на струм витоку як змінного, так і постійного струму.
Тип АС – тільки змінного.
Де необхідний або бажаний тип А там, де є імпульсні блоки живлення і відповідно може бути імпульсна постійна складова струму в ланцюзі. Але цей тип ІН на порядок дорожче. У побуті переважно встановлюються ІН тип АС, але якщо дозволяють кошти, варто зупинитися на типі А.
Але це теж ще не все.
Також існують ще селективні ІН. Ці пристрої мають затримку 1-2с на відключення та на їх маркуванні присутня буква S. Це ІН для пожежної безпеки і встановлюються на вводі.
Ну і останнє по діфреле – як видно, що цей пристрій не зовсім просте у виборі і установці. Тому ці всі моменти повинен знати саме фахівець (електрик) проводить установку обладнання. Адже отримавши чудову консультацію завжди можна все зіпсувати, встановивши не правильно і мати помилкові спрацьовування, а в різних умовах і схемах можуть бути безліч інших моментів, які необхідно враховувати.
Цінова категорія діфреле 10$-40$.
Третя група - пристрої, що захищають електроприлади.
Безумовно, попередні дві групи приладів теж в тій чи іншій мірі беруть участь у захисті електроприладів, але основний захист для техніки – це захист від підвищеної і зниженої напруги. Такий захист виконують стабілізатори і реле напруги (РН).
Стабілізатори виконують дві функції: це приведення, при необхідності, вступного напруги до необхідним параметрам і здатні як підвищити, так і зменшити напругу. Також при неможливості вирівняти напругу дуже завищене або занижене, не відповідає частота мережі, стабілізатор відключає навантаження і автоматично включає при відновленні нормальних параметрів мережі.
Реле напруги виконує тільки контроль величини вхідної напруги, вимкнення навантаження при зниженні або підвищенні напруги і автоматичного включає при відновленні нормальних параметрів мережі. Ніякої зміни вхідної напруги РН не виконує. Більшість РН має цифровий дисплей, на якому відображається вхідна напруга, а також за допомогою кнопок можна виставити пороги спрацьовування РН. Деякі відображають споживаний струм або потужність мережі. РН встановлюється в загальному щиті будинку, але якщо в щиті вже немає місця, то можна встановити розетки, виконують роль РН на кожен прилад окремо.
Перенапруження найбільш часто виникають при аварійних ситуаціях, особливо в багатоповерхових будинках при отгорании нуля. Тоді може «вигоряти» техніка цілими поверхами або під'їздами. Уявляєте, як прикро, що, не встановивши РН вартістю до 20$, вийшов з ладу величезний телевізор, ноутбук, холодильник – причому одночасно.
Підводячи підсумок, можна зробити висновок, що:
- автоматичного вимикача (які в основному тільки і встановлені у нас все одно, хто знаходиться під напругою: холодильник або осіб;
- діфреле не вимкне телевізор при перепадах напруги;
- реле напруги не обесточит будинок при короткому замиканні.
І тільки втрьох, ці пристрої будуть вести повний контроль усього електрообладнання квартири, будинки, цеху. Не забудемо, звичайно, якісний і правильний монтаж цих пристроїв.Пристрою електрозахисту.
