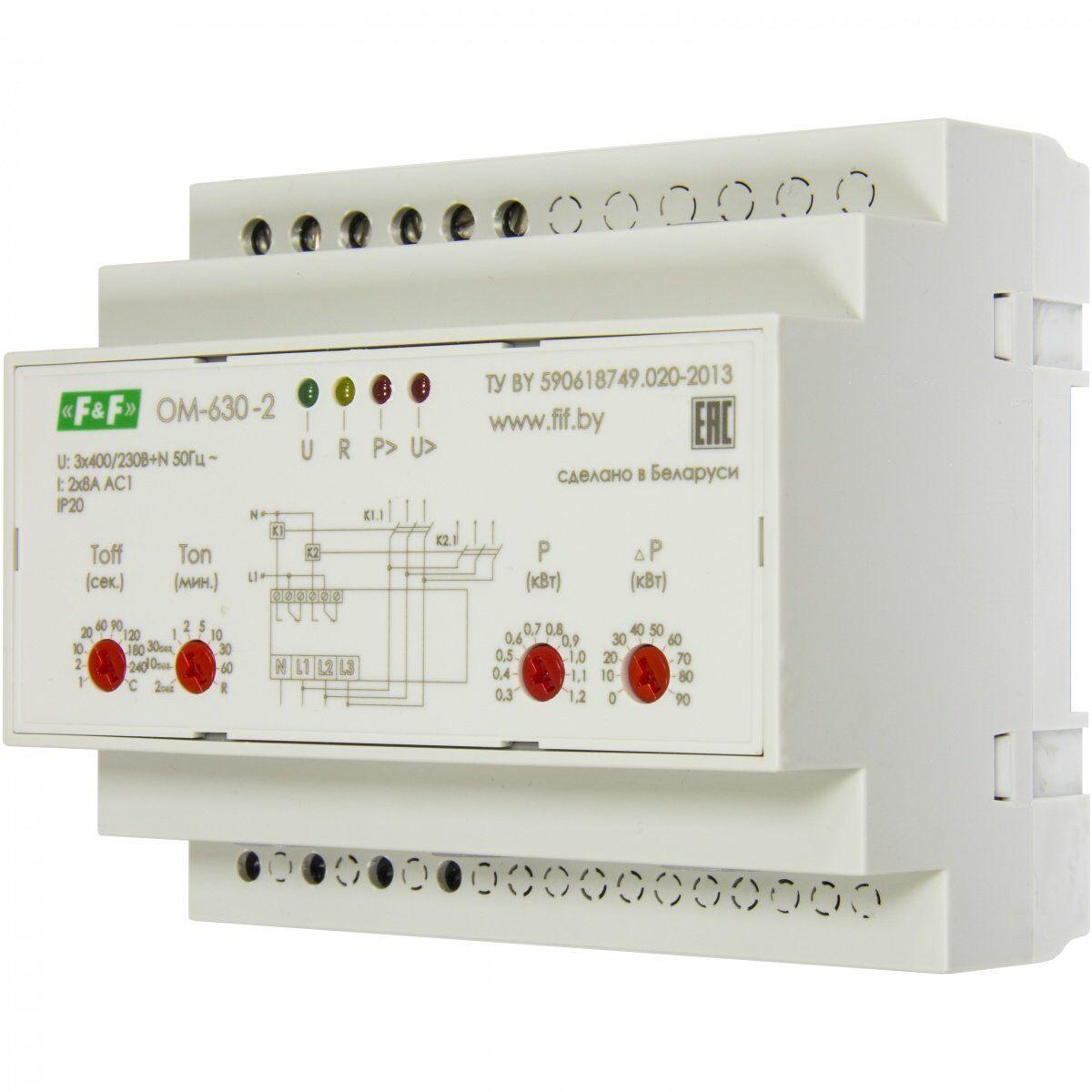

Обмежувач потужності ОМ-630-2 трифазний 6S F&F, 6479

Відмітні особливості реле:

Багатофункціональний, призначений для роботи з зовнішніми трансформаторами струму для обмеження потужності понад 50 кВт. Контакт 1NO/NC, 16 А.

Призначення

Обмежувач потужності OM-630-2 трифазний, багатофункціональний, призначений для безперервного контролю споживаної від мережі живлення потужності, роботи з зовнішніми трансформаторами струму для обмеження потужності понад 50 кВт, відключення навантаження при перевищенні її понад встановленого значення і захисту ланцюгів живлення від короткого замикання. Обмежувач захищає так само споживачів електроенергії (навантаження) від перепадів напруги, що виникають в 3-х фазних мережах при обриві нульового проводу.

Функціональні можливості
Наявність двох вихідних реле К1 і К2 дозволяє реалізувати не - скільки режимів роботи (обмовляється при замовленні):
• з одним контактором;
• з двома контакторами для управління пріоритетною і непри - оритетной навантаженнями;
• з автоматичними вимикачами з моторним приводом.
Вбудований лічильник кількості відключень навантаження при перевантаженні по потужності: блокування включення навантаження при перевищенні заданого кількості відключень при перевантаженні (програмований параметр).
Захист від циклічної перевантаження: якщо навантаження на живильну мережу не знижується, то після 5-ти відключень поспіль навантаження відключається від мережі живлення на 10 хвилин. Функція включена, якщо не встановлено лічильник кількості відключень. Збереження в незалежній пам'яті і зчитування з неї на комп'ютер інформації про причини відключення навантаження, а також завдання індивідуальних уставок за допомогою спеціального ПЗ і порту.

Захисні функції
• Відключення навантаження (споживача) при обриві нульового проводу.
• Захист від підвищення і пониження напруги в мережі живлення. Відключається встановленням перемички між клемами 7-9;
• Захист від перевантаження і короткого замикання. При перевищенні струмом в 6 разів заданого значення (розраховується, виходячи з дозволеною до споживання потужності) навантаження відключається (час відключення залежить від струму): перший раз — на 30 секунд, потім, якщо перевантаження триває, — на 30 хвилин.

Додаткові функціональні можливості ОМ для трифазних мереж
• Вибір варіанта визначення значення отключаемой потужності:
- пофазно (тільки для ОМ-630-1). Встановлена потужність Р ділиться на З, і при перевищенні цього значення в будь-якій з фаз навантаження відключається. Застосовується при слабкій живильної мережі, що не допускає перевантаження по струму;
- суммарно — с ограничением мощности одной фазы на уровне 0,4Р. Нагрузка отключается при сумме мощностей фаз, превышающей Р, или при превышении значения 0,4Р в одной фазе. Применяется в сетях, допускающих перекос по нагрузке не более 20 %. Включается установкой перемычки между клеммами 8−9;
- суммарно. Определяется сумма мощностей отдельных фаз, и при превышении значения Р нагрузка отключается. Применяется при хорошей питающей сети и неравномерном распределении нагрузки по фазам.
• Сохранение работоспособности при питании от одной фазы.

Принцип действия
ОМ основан на вычислении величины потребляемой мощности и сравнении её с заданным значением. Ограничитель контролирует напряжение и потребляемый ток нагрузки встроенными трансформаторами тока, вычисляет значение потребляемой мощности отдельно в каждой фазе (ОМ-630 и модификации) и обрабатывает эти значения, в соответствии с выбранным алгоритмом работы. Нагрузка подключается к сети питания через соответствующий контактор, катушкой которого управляет исполнительное реле ОМ. При превышении мощности установленного значения ОМ отключает нагрузку на время, установленное потребителем. Після закінчення цього часу навантаження автоматично включається. Якщо споживана потужність раніше перевищує встановлений поріг, навантаження знову вимикається.
