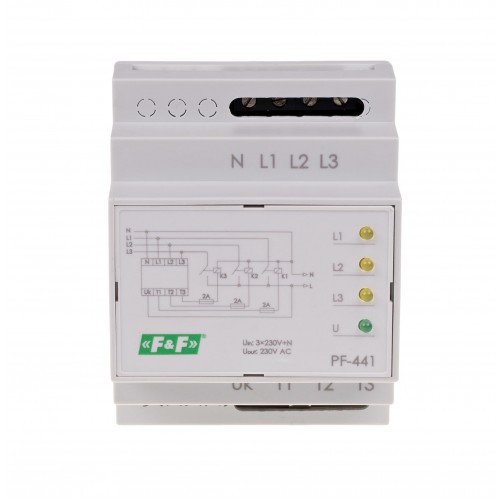

Автоматичний перемикач фаз PF-441 16А 380В 4S F&F

Призначення: автоматичний перемикач фаз PF-441 призначений для підтримки постійного рівня напруги живлення однофазних пристроїв у випадку пропадання фази живлення або виходу рівня напруги в ній за встановлені межі шляхом перемикання живлення на іншу фазу з правильними параметрами.

Дія: на вхід перемикача підведено трифазне чотирьохпровідну напруга живлення, а з виходу подається напруга однієї фази. Якщо рівень вихідної напруги перевищить встановлені межі, перемикач подасть на вихід фазу з правильними параметрами. Під час перемикання (виключення однієї фази і включення іншої) на виході короткочасно немає напруги. Перемикач фаз АПФ-441 пристосований для підключення трьох додаткових реле (контакторів) до кожної фази для живлення пристроїв струмом понад 16 А. Без додаткових реле максимальний струм живлення становить 16 А. Пошкодження робочої фази (перегорання контактів, розрив ланцюга котушки) призведе до перемикання живлення на іншу фазу. Конструкція пристрою не дозволяє включити більше одного реле одночасно, тому в разі залипання контактів реле в колі фази з неправильними параметрами перемикання на іншу фазу не відбудеться.

Схема підключення:

Фаза L1 є пріоритетною. Якщо у неї будуть правильні параметри, перемикач подасть її на вихід незважаючи на те, що рівень напруги підключеної фази є правильним. Час перемикання з однієї фази на іншу 0,5 - 0,8 сек.
