Блок УБЗ-301 5-50 А універсальний захисту електродвигунів Новатек, 1489

Артикул УБЗ-301 5-50 А

З усім асортиментом блоків захисту електродвигунів сирії Новатек можна ознайомитися тут

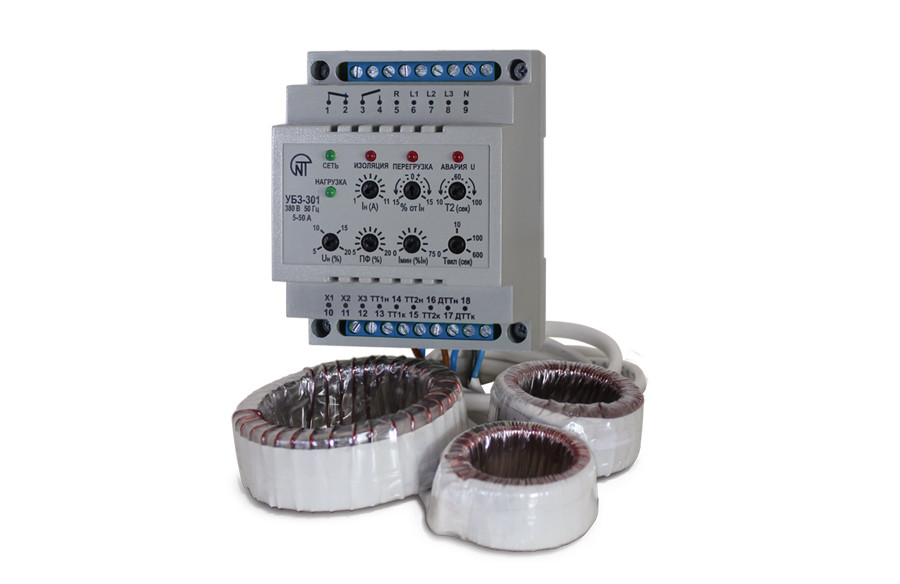

Универсальный блок защиты электродвигателей УБЗ-301 (далее по тексту блок) предназначен для постоянного контроля параметров сетевого напряжения и действующих значений фазных/линейных токов трехфазного электрооборудования 380 В/50 Гц, в первую очередь, асинхронных электродвигателей (ЭД), мощностью от 2,5 кВт до 315 кВт, в том числе и в сетях с изолированной нейтралью.

Выпускаются три модификации прибора по номиналам тока:

    УБЗ-301 5-50A;
    УБЗ-301 10-100A;
    УБЗ-301 63-630A.

Здійснює повну і ефективну захист електрообладнання відключенням від мережі і/або блокуванням його пуску в наступних випадках:

• неякісному мережевому напрузі (неприпустимі скачки напруги, обрив фаз, порушення чергування і злипання фаз, перекосу фазних/лінійних напруг);
• механічних перевантаженнях (симетричний перевантаження по фазним/лінійних струмів) — захист від перевантаження із залежною витримкою часу;
• несиметричних перевантажень по фазним/лінійних струмів, пов'язаних з ушкодженнями всередині двигуна — захист від перекосів фазних струмів з подальшою забороною АПВ;
•     асимметрии фазных токов без перегруза, связанных с нарушением изоляции внутри двигателя и/или подводящего кабеля;
•     исчезновении момента на валу ЭД («сухой ход» — для насосов) — защита по минимальному пусковому и/или рабочему току;
•     при недопустимо низком уровне изоляции на корпус — проверка перед включением с блокировкой пуска при плохой изоляции;
•     замыкании на «землю» обмотки статора во время работы — защита по токам утечки на «землю».

Блок обеспечивает защиту электрооборудования путем управления катушкой магнитного пускателя (контактора).

Выполняет следующие функции:

• просту і точну установку номінального струму ЕД, використовуючи стандартну шкалу номінальних струмів;
• встановлення робочого струму ЕД, відмінного від стандартних значень з урахуванням довгостроково допустимої перевантаження;
•     срабатывание по перегрузу с зависимой выдержкой времени. Токо-временная характеристика приведена на рис. 2. Эта характеристика построена для условно холодного двигателя. В процессе работы решается дифференциальное уравнение теплового баланса ЭД. Такой подход позволяет учитывать предыдущее состояние ЭД и наиболее достоверно принимать решение о наличии тепловой перегрузки. Этот метод позволяет также учесть нагрев ЭД при пусках и ограничить (по желанию заказчика) их число в единицу времени;
•     возможность сдвигать токо-временную характеристику как по оси токов (пот. № 1,2), так и по оси времени (пот. № 3 — время срабатывания при 2-х кратном перегрузе);
•     выставление порогов срабатывания по минимальному/максимальному напряжению, перекосу линейных напряжений и фазных токов, а также времени автоматического повторного включения по усмотрению заказчика самостоятельно;
•     индикацию вида аварии, наличия сетевого напряжения, токового диапазона, на который настроен блок и включения нагрузки;
•     через блок обмена БО-01 позволяет осуществлять обмен и передачу информации по протоколу RS-485 (БО-01 поставляется под заказ).
